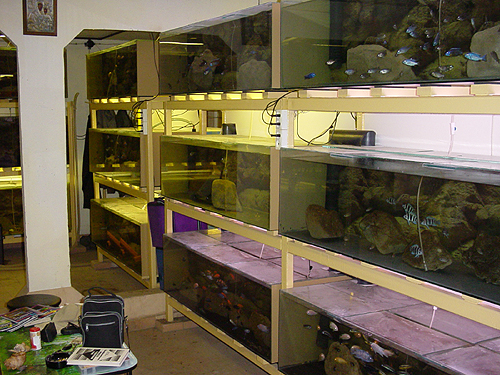

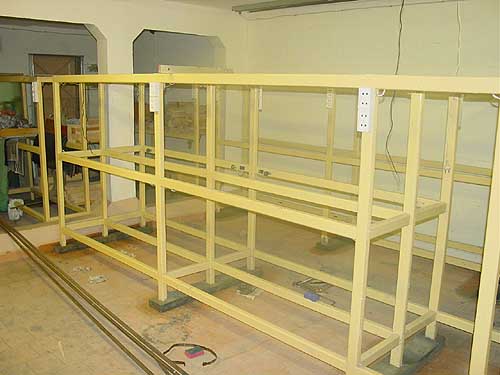

Стеллажи в аквариумном хозяйстве несомненно важная часть. От продуманности конструкции стеллажа зависит удобство работы с аквариумом. Конструкционный материал для стеллажей в нашем случае был определен волей внешних обстоятельств. В Томске переоборудовали Дом быта и на продажу было выставлено бэушное стекло 8 мм., а в придачу к нему и рамы в которых оно стояло. Мы конечно купили это стекло. Рамы были исполнены из квадратной трубы 4х6 см. Вот эти-то рамы и стали материалом для стеллажей. Рамы были разрезаны на заготовки и уже на месте сварены в стеллажи. В конструкции стеллажей определяющим является расстояние от верхнего края аквариума до нижнего края выше расположенного ригеля. Естественно чем больше это расстояние, тем удобнее работать с аквариумом. Чтобы увеличить указанную величину, стеллажи сделаны уже аквариумов на 10 см. Таким образом передняя стенка аквариума нависает над общей конструкцией стеллажа.

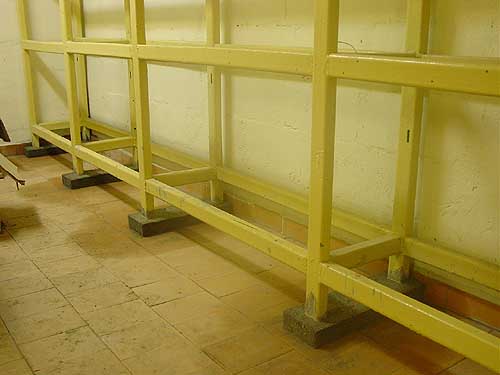

Чтобы выставить стеллажи на полу под их ножки предварительно были подложены металлические пластины. Учитывая, что такое решение не является удобным для обслуживания (мытье пола), ножки стеллажей были залиты крепким цементным раствором на высоту 7 см.

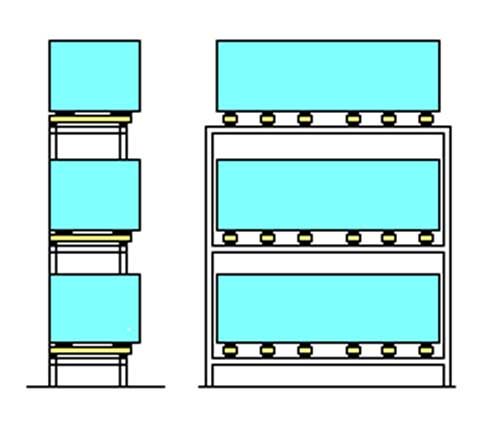

Аквариумы исполнены из силикатного стекла. Собраны аквариумы на силиконовом герметике Chemlux 9011. Габариты аквариумов 150х40х50 см. Задняя стенка и дно с наружной стороны оклеены фонами. Для опирания аквариума использованы строганные доски толщиной 35 мм. Под каждый аквариум емкостью 300 литров подложены по шесть досок. Расстояние между досками 20 см.
Для установки аквариумов на стеллажах горизонтально, они предварительно опираются на две крайние доски через подложенную микропористую резину (резина нарезается пластинами 4х10 см.). В качестве уровня в аквариум заливается ведро воды. Чтобы выровнять аквариум по горизонту под доски подкладываются пластинки нарезанного пластика (можно плотный картон). Когда горизонт установлен, под аквариум заводятся оставшиеся четыре доски, на них выкладываются пластины микропористой резины и с помощью пластика они вплотную прижимаются к поверхности дна аквариума.
Сверху аквариумы накрываются покровными стеклами. Поскольку все банки в хозяйстве включены в систему оборотной фильтрации воды, они соединены между собой водотоками из пластиковых труб. В местах захода труб в аквариумы получаются места открытой воды через которые рыба может выпрыгнуть. Проблема таких мест решается при помощи пластиковых фартуков одеваемых на трубы.
Электропроводка в аквариумном хозяйстве должна отвечать требованиям безопасности и быть максимально удобной в эксплуатации. Общая потребляемая мощность электроэнергии в ЦихлидПарке составляет 6,5 кВт. Электропитание в ЦихлидПарке организовано через домашний счетчик, мощности которого вполне хватает, чтобы принять дополнительную нагрузку 6,5 кВт. Для отдельного учета потребления электроэнергии установлен еще один счетчик работающий только на аквариумное хозяйство. После счетчика через пусковые автоматы электроток подается на разводящий кабель 3х4 мм. Кабель имеет двойную изоляцию и через распределительные коробки разведен к розеткам. Одна жила кабеля коммутируется реле времени. На этой жиле около каждого стеллажа имеется розетка, через которую подключается освещение стеллажа.

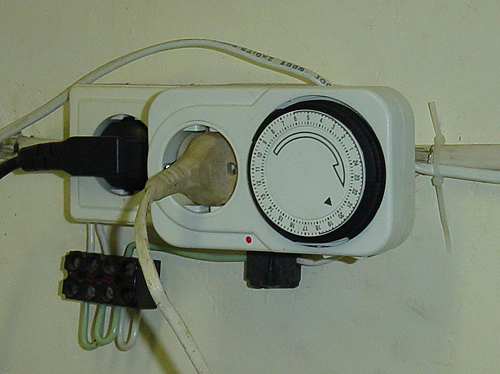

Реле времени электромеханического типа. Поскольку реле времени не рассчитано на управление большими токами, оно работает с магнитным пускателем через который и запитано освещение стеллажей. Установлено реле таким образом, что свет на стеллажах включается в 7 часов и выключается в 11 часов. В этот период во время первой кормежки рыбы вручную включается общий свет. Когда свет на стеллажах погаснет, все хозяйство освещается только общим светом, чего достаточно для обозначения светлого периода в физиологии рыб. Второй раз свет включается в 19 часов и выключается в 23 часа. Во время второй кормежки рыб общий свет вручную гасится. При необходимости свет на стеллажах может быть включен помимо коммутируемых розеток. Такая организация освещения позволяет добиться экономии электроэнергии до 50 %. Для освещения верхнего яруса аквариумов светильники смонтированы на потолке. Поскольку электроприборы заводского изготовления достаточно дороги и громоздки, мы собрали светильники сами. Схема подключения ртутных ламп стандартная дроссельная. Сборка сделана в профиле каркаса для гипсокартоновых стен.

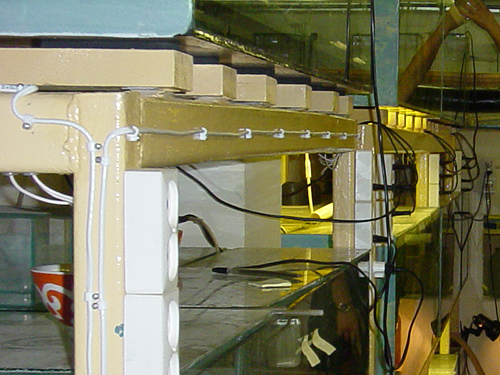

Лампы для освещения аквариумов установленных на нижнем и среднем ярусе стеллажей смонтированы на передних ригелях. Такое решение представляется удачным поскольку не требуется введения дополнительных несущих элементов для осветительного прибора, а сама колба лампы практически находится вне рабочей зоны аквариума. Вся электропроводка стеллажей выполнена внутри металлических труб (стеллажи сделаны из металлических труб), что исключает какое-либо повреждение проводов, провода не мешают при обслуживании аквариума, а сам стеллаж имеет более аккуратный вид. Провода в месте ввода внутрь металлической трубы защищены от повреждения полиэтиленовыми втулками.
На случай отключения электричества предусмотрено резервное электропитание. От резервного электропитания предусмотрено подключение воздушного компрессора и помп инкубатора. Резервное электропитание исполнено на базе автомобильного аккумулятора на 132 Ачас. Воздушный компрессор и помпы через коммутатор подключены к основному электропитанию. В случае отключения основного электропитания приборы коммутатором переключаются на аккумулятор и через преобразователь продолжают работать в течении 10 часов. При появлении электричества в сети основного электропитания аккумулятор отключается от приборов и переходит в режим подзарядки.
Розетки с возможностью резервного электропитания имеют отдельную электропроводку.
|
